РАСШИРЕНИЕ АССОРТИМЕНТА ВЕНТИЛЯЦИОННЫХ РЕШЁТОК: ВВЕДЕНИЕ НОВОГО РЕШЕНИЯ «RVL 40/74»
Решение RVL 40/74 – это алюминиевая вентиляционная решётка с глубиной рамы 74 мм, которая устанавливается в проёмы стоечно-ригельного фасада RF 50 как прямая замена заполнения толщиной 40 мм. Установка вентиляционной решетки осуществляется без адаптеров, переходных профилей, дополнительного крепления и доработки профиля. Архитектура профиля исключает застой влаги, а геометрия ламели (глубина – 69,5 мм) подобрана под оптимальный угол атаки воздушного потока.
Ключевой результат – увеличенный коэффициент живого сечения (КЖС) до 77 %. Это достигнуто за счёт соотношения сечения и угла наклона ламелей, а не за счёт простого увеличения шага установки ламелей. Высокий КЖС напрямую снижает сопротивление воздушному потоку, позволяя использовать решётку без завышения площади проёма под расчётные объёмы воздухообмена.
Технические параметры нового решения RVL 40/74 :
|
Характеристика |
Параметр |
|
Min размер вентиляционной решетки |
255 x 255 мм |
|
Max размер вентиляционной решетки |
2500 х 2500 мм |
|
КЖС при минимальном размере решетки |
76,9 % |
|
КЖС при максимальном размере решетки |
76,5 % |
|
Толщина «паза» фасада под установку |
40 мм |
|
Толщина заполнения фасада, применяемая с решением RVL 40/74 |
40 … 68 мм |
|
Шаг установки ламелей (фиксированный) |
50 мм |
|
Изготовление широкоформатных изделий |
усиление вертикальной планкой, расклёпываемой с ламелями (невидимое ребро жёсткости снаружи) |
Для чего это сделано.
Многие объекты на стадии реконструкции или отделки сталкиваются с проблемой: типовой фасадный проём уже существует и сложно подобрать решётку с нужной глубиной, которая встанет в паз без дополнительных профилей или доработки конструктива всего изделия.
Решение RVL 40/74 решает эту задачу, замещая использование дополнительных профилей и исключая необходимость внесения изменений в проектную документацию.
Описание решения
Конструкция RVL 40/74 рассчитана на установку в стоечно-ригельный фасад с соседними заполнениями толщиной от 40 до 68 мм. Решётка может монтироваться двумя способами:
-
как стеклопакет – непосредственно под прижим стойки/ригеля;
-
с выносом за пределы «теплового контура» фасада через пластиковый доборный профиль REP 014 для разделения холодной зоны вентиляции и теплой зоны остекления, предотвращая снижение теплового сопротивления узла примыкания и исключая промерзание заполнений фасада.
Конструкция также рассчитана на установку москитной сетки – это штатная опция, интегрированная в геометрию рамы и не требующая внешних креплений.
Выгоды для монтажных организаций и проектировщиков:
-
Скорость монтажа без нарушения герметичности. Изделие монтируется как готовый блок по аналогии со стеклопакетом: заводится секцию стоечно-ригельного фасада и фиксируется прижимными планками. Сверление фасада и дополнительное механическое крепление исключены. Вы не повреждаете монтажный шов и не создаёте мостиков холода.
-

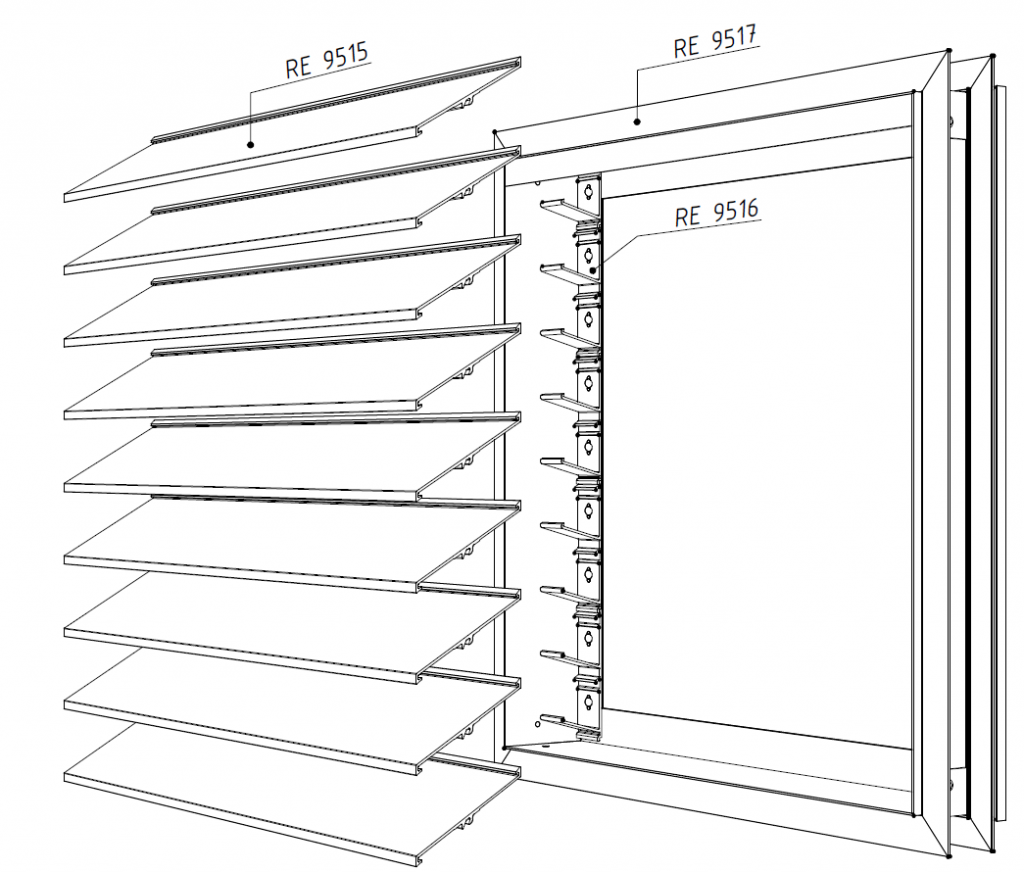

Простая сборка. Серия RVL 40/74 собирается на алюминиевых угловых соединениях и алюминиевых кронштейнах. В зависимости от типоразмера ламели крепятся либо защёлкиванием на планки, либо стандартными саморезами. Мы отказались от штучных пластиковых соединителей в пользу механической надёжности узла.
-
Предсказуемое производство. Шаг установки ламелей в 74-й серии фиксированный, что упрощает расчёт и нарезку. Возможность сборки изделий до 2500 мм по обеим сторонам позволяет закрывать потребности по нестандартным проёмам без дополнительных соединителей и промежуточных рам.
-
Готовый расчётный узел. Вы получаете не «просто решётку», а готовый узел, соответствующий толщине заполнения. Вам не нужно «подгонять» изделие по месту – вы монтируете его как штатный элемент фасада – заполнения или окна.
Заказ позиций и расчет нового решения RVL 40/74 в ПО Logikal уже доступны. Подробная техническая информация по новым позициям, обработке профилей и сборке изделий включена в обновлённый технический каталог системы RVL 40/74 , который уже доступен на корпоративном сайте. Таким образом, в системном ассортименте REALIT теперь представлены сразу 3 вида вентрешеток с глубиной рамы и размерами ламели 26/22,5 мм, 46/41 мм и 74/69,5 мм.
Запуск решения RVL 40/74 4 – это логичный шаг в развитии системы вентиляционных решёток «Реалит». Вы можете комплектовать объекты полностью из ассортимента «Реалит», не меняя проектную документацию. Это снижает стоимость комплектации, ускоряет монтаж и исключает риски, связанные с подгонкой чужих изделий. Мы системно развиваем ассортимент «Реалит», чтобы ваши проектные и производственные задачи решались проще, быстрее и с прогнозируемым результатом.
